نحوه نصب پروژکتور ال ای دی روشی آسان برای روشنایی محل سکونت شما است. در این مقاله طریقه نصب پروژکتور ال ای دی را مرحله به مرحله با هم طی می کنیم

مرحله اول نحوه نصب پروژکتور ال ای دی

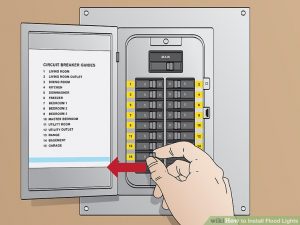

  • نصب جعبه : اولین مرحله در طریقه نصب پروژکتور ال ای دی قطع کردن برق محل مورد نظر است . برای این کار جعبه فیوز را پیدا کنید معمولا در پایین ترین طبقه یا در پارکینگ قرار دارد و سوییچ مربوط به پارکینگ را بزنید .

مرحله اول نصب پروژکتور ال ای دی | الکترو آرنا

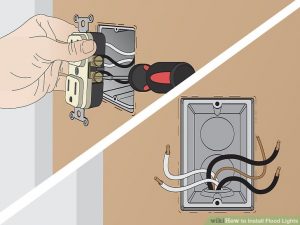

  • یک پریز دیواری نزدیک در گاراژ را باز کنید. یک پریز نزدیک در و جایی که می خواهید پروژکتور را نصب کنید انتخاب کنید سعی کنید تا آنجایی که می توانید به محل انتخابی شما نزدیک باشد با یک پیچ گوشتی پیچ های کنار پریز را باز کنید تا سیم هاآزاد شود . جعبه حاوی سیم را در این مرحله رها می کنیم و به باقی طریقه نصب پروژکتور ال ای دی می پردازیم

مرحله اول نصب پروژکتور ال ای دی 2

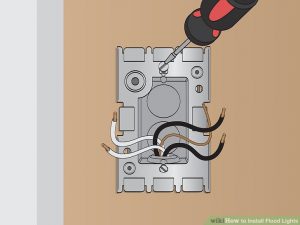

  • بر روی جعبه برق یک صفحه فلزی نصب کنید. باید از فروشگاه لوازم برقی یک جعبه اضافی که شبیه پریز شما باشد تهیه کنید. صفحه را اطراف صفحه کلید نصب کنید و به دیوار اتصال دهید.

مرحله اول نصب پروژکتور ال ای دی 3

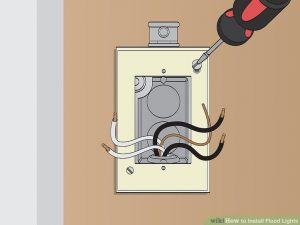

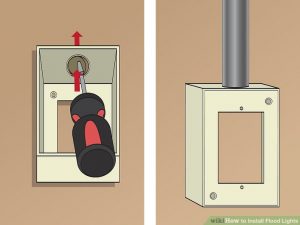

  • برای طریقه نصب پروژکتور ال ای دی باید یک لوله اتصال فلزی را به جعبه وصل کنید.. ابتدا حفره ای که در بالای جعبه ای که وصل کردید را پیدا کنید سپس ۱٫۳ سانتی متر متصل کننده لوله فلزی را بر روی صفحه وصل کنید. برای بهتر یادگیری طریقه نصب پروژکتور ال ای دی بهتر است این وسایل را ازقبل تهیه کنید

مرحله اول نصب پروژکتور ال ای دی 4

  • جعبه را بر روی صفحه پریز نصب کنید.

مرحله اول نحوه نصب پروژکتور ال ای دی 5

 مرحله دوم نحوه نصب پروژکتور ال ای دی

مرحله دوم طریقه نصب پروژکتور ال ای دی نصب لوله سیم است . با استفاده از متر و نردبان فاصله جعبه تا سقف را اندازه بگیرید. اندازه را از بالای خوده جعبه بگیرید .

  • بخشی از لوله را برش دهید. این لوله ها از Emt یا لوله فلزی الکتریکی ساخته شده است که به ارزانی در فروشگاه های تجهیزات برقی یافت می شود.
  • لوله را به جعبه متصل کنید. یک سمت لوله به متصل کننده بالای جعبه و سر دیگر آن به یک بازوی متصل کننده دیگر وصل می شود. نحوه نصب پروژکتور ال ای دی را می توانید از طریق تصاویر به خوبی آموزش ببینید
  • نگهدارنده لوله را برای اتصال لوله به دیوار نصب کنید. پیچ های نگهدارنده را باز کنید و از میان لوله آن را رد کنید و متصل کننده را بین دیوار و لوله قرار دهید و ان را با پیچ هایی که باز کردید دوباره ببندید و آن را به دیوار متصل کنید لوله را قبل از اتصال به نگهدارنده، عمودی نگه دارید و سعی کنید آن را تنظیم کنید
  • از متصل کننده را تا گوشه دیوار با استفاده از یک متر اندازه بگیرید. از بازوی نگهدارنده در گوشه نزدیک دیوار استفاده کنید. قبل از بررسی طریقه نصب پروژکتور ال ای دی این تجهیزات را آماده کنید
  • لوله را برش دهید و آن را در یک سمت متصل کننده قرار دهید. لوله را همانند مراحل قبل برش دهید در این جا لوله باید به گوشه دیوار نزدیک در برسد
  • اگر لوله شما طویل است باید برای نگهداری آن از یک نگهدارنده استفاده کنید.
  • بازوی متصل کننده را به انتهای لوله اضافه کنید. بازوی متصل کننده منحنی شکل است و باید در گوشه گاراژ قرار بگیرد و یک سمت آن به طرف در گاراژ باشد
  • لوله را تا رسیدن به مرکز در گاراژ ادامه دهید. از بازوی متصل کننده تا مرکز در گاراژ اندازه بگیرید و لوله را کمی بیشتر ببرید. لوله را روی دیوار از طریق قرار دادن نگهدارنده هر ۳۰ سانتی متر نگه دارید.

مرحله سوم نحوه نصب پروژکتور ال ای دی

  • در مرحله سوم طریقه نصب پروژکتور ال ای دی باید جعبه برق را متصل کنید. از بالای در گاراژ تا سقف را اندازه بگیرید و از آن ۲٫۵ سانتی متر کم کنید .
  • اندازه به دست آمده را علامت بزنید و با دریل یک سوراخ در آن ایجاد کنید. از یک مته ۲۲ میلی متری برای ایجاد حفره در دیوار گاراژ استفاده کنید
  • جعبه اتصال را به سقف گاراژ پیچ کنید. به داخل گاراژ رفته جعبه اتصال را روی انتهای لوله قرار دهید و آن را به سقف متصل کنید
  • یک کابل غیرفلزی ۱۴٫۲ را به داخل جعبه اتصال ببرید.
  • متصل کننده کابل را به داخل سوراخ صفحه چراغ فشار دهید
  • کابل غیرفلزی را به داخل متصل کننده آورید. انتهای کابل را محکم بگیرید و آن را به داخل متصل کننده بفرستید. از پیچ گوشتی برای اتصال پیچ روی متصل کننده استفاده کنید
  • سوراخ روی دیوار را با یک مسدود کننده سیلیکونی یا ضدآب برای پر کردن استفاده کنید
  • جعبه یا چراغ را پیچ کنید

مرحله چهارم طریقه نصب پروژکتور ال ای دی

  • مرحله چهارم نحوه نصب پروژکتور ال ای دی مرحله نهایی کار است. مدار الکتریکی را کامل کنید. متصل کننده ای که قرار است تنظیم کنید پیچ هایش را باز کنید تا کاور آن جدا شود. این متصل کننده نزدیک ترین به جعبه است
  • از یک قلاب برقی برای رسیدن سیم به جعبه استفاده کنید. قلاب برقی وسیله ایست که برای ورود سیم ها به داخل فضاهای تنگ از آن استفاده می شود. آن را از داخل لوله تا جعبه بفرستید
  • سیم را به قلاب وصل کنید و از انتهای دیگر بیرون آورید
  • سیم را از همان جایی که وارد کردید به اندازه کافی بیرون بکشید و قلاب را از آن خارج کنید
  • از قلاب برای ورود سیم به جعبه اتصال استفاده کنید. به سراغ جعبه اتصال رفته که بالای در گاراژ قرار دارد. آن را به داخل جعبه بفرستید و سیم را از طریق آن از درون لوله عبور دهید
  • پرژکتور ال ای دی را بر اساس دستورالعمل روی آن متصل کنید
  • سیم ها را حدود ۱۵ سانتی متر بیرون جعبه ببرید
  • حفاظ دور سیم را ببرید و ۱٫۳ سانتی متر سیم های سفید و سیاه را لخت کنید
  • سیم ها را به پروژکتور وصل کنید.
  • پروژکتور را به دیوار وصل کنید.
  • سیم های داخل جعبه را متصل کنید
  • سوئیچ را به جعبه وصل کنید

تمامی سوالات خود را درباره نحوه نصب پروژکتور ال ای دی از کارشناسان الکترو آرنا بپرسید. در کمتر از ۲۴ ساعت پاسخگوی شما خواهند بود.
